Conversor mesa +/-48Vcc / 13,6Vcc / 20A (22A pico) MTDC481220

Linha MTMAX | cód: 81.100.387

Preço sob consulta
Prazo de envio: Sob consulta
Aumentar fonte Diminuir fonte
Características gerais
- Entrada +48 Vcc ou -48 Vcc
- Saída 13,6 Vcc
- Corrente 20A (22A pico)
- Código 81.100.387 (seleção de tensão por chave)

Descrição do produto

Um conversor é utilizado para converter tensões CC (corrente contínua) em valores diferentes de tensões também em CC (corrente contínua), compatíveis com o valor necessário para a alimentação da carga (equipamento) em questão.

Vídeos relacionados

Benefícios

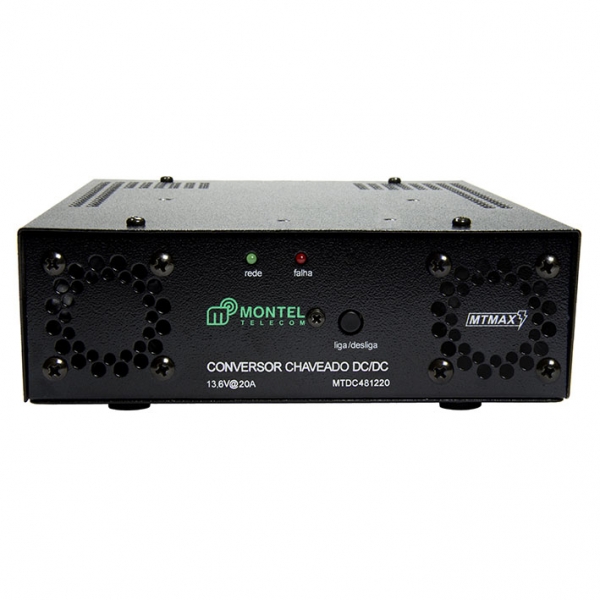

  • LEDs frontais permitem rápida visualização do estado da fonte;
  • Produto de alta confiabilidade, totalmente testado em processo de burn-in, protegido contra corrosão e inversão de polaridade;
  • Facilidade na instalação dispensando soldas em conectores;
  • Alta imunidade a ruídos.

Aplicações

Um conversor é utilizado em qualquer aplicação que necessite uma alimentação em tensão contínua, proveniente também de uma tensão contínua.

  • Sistemas de telecomunicações em geral.

Informações importantes

  • Acompanham terminais para crimpagem e porcas de conexão de alimentação;
  • Caixa em perfilado de alumínio extrudado e tampas com pintura eletrostática com tratamento anticorrosivo;

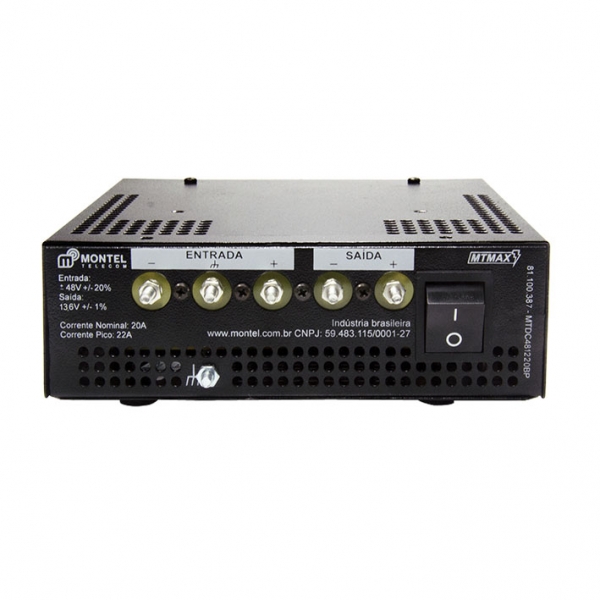

  • Conector de entrada/saida de alta corrente tipo parafuso;
  • Produto totalmente microcontrolado;
  • Atende a proteção IP20 da norma NBR6146.

Garantia

1 ano.

► Especificações de Entrada de Alimentação

Tensão de Alimentação +48 Vdc ou - 48 Vdc +/- 20% (38,4V a 57,6V)
Eficiência 81% típico
Isolação Entrada e Saída: 1.500 Vac
Entrada e Chassi: 1.500 Vac
Saída e Chassi: 500 Vac
Temperatura de trabalho 0°C a 60°C (100% de carga)
60ºC a 70°C decresce linearmente até 40% de carga.
Potência de Entrada Menor que 0,350 Kilowatts @ 20A na saída

► Especificações de Saída

Tensão de Saída 13,6 Vdc ajustável internamente de 10,5 à 15 Vdc
Estabilidade de Tensão +/- 1 %
Proteção de Sobretensão 16 Vdc
Proteção de Subtensão 8 Vdc
Proteção de Temperatura 95°C aproximadamente
Corrente Regime contínuo: 20 Ampéres
Pico (regime 30/70): 22 Ampéres
Potência Nominal: 272 Watts
Pico: 299,2 Watts
Ondulação (Ripple) Típico: 0,1 Vpp
Máximo: 0,2 Vpp
Psofométrico < 5mVrms

► Dimensões Mecânicas

Largura 172 mm
Altura 63 mm
Comprimento 208 mm
Peso aproximado 1,4 Kg

Reservamos o direito de alterar qualquer característica sem prévio aviso
