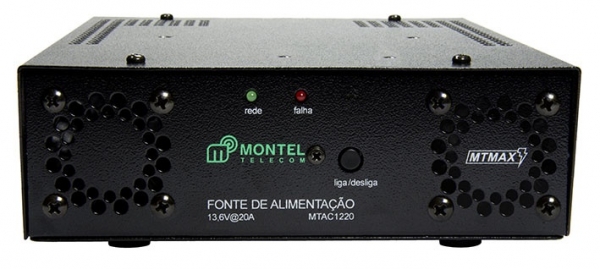

Fonte mesa 13,6Vcc / 20A (26A pico) MTAC1220

Linha MTMAX | cód: 81.100.356/361

Preço sob consulta
Prazo de envio: Sob consulta
Aumentar fonte Diminuir fonte
Características gerais
- Entrada 127/220 Vca
- Saída 13,6 Vcc
- Corrente 20A (26A pico)

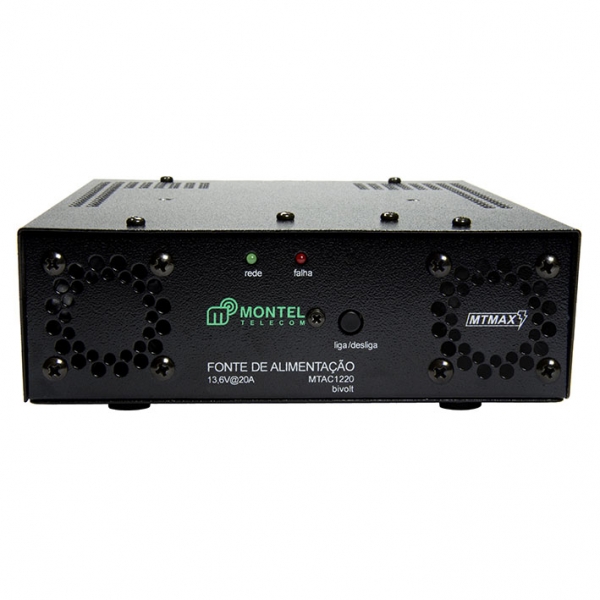

- Seleção de tensão por chave ou bivolt automático
- Códigos 81.100.356 (chave) / 81.100.361 (bivolt)

Descrição do produto

Uma fonte de alimentação é utilizada para converter tensões CA (corrente alternada) provenientes da rede elétrica em tensões CC (corrente contínua), compatíveis com o valor necessário para a alimentação da carga (equipamento) em questão. Comparadas às fontes convencionais, as fontes chaveadas possuem maior rendimento, menor dissipação de calor e menor peso, além de garantirem total proteção contra qualquer anomalia de funcionamento, evitando transferência de tensão do primário (127 ou 220 Vca) para o secundário (equipamento).

Vídeos relacionados

Benefícios

  • Dimensão reduzida;
  • Chave tipo “one touch” no painel frontal  liga/desliga;
  • LEDs frontais permitem rápida visualização do estado da fonte;
  • Produto de alta confiabilidade, totalmente testado em processo de burn-in, protegido contra subtensão e sobretensão;
  • Refrigeração forçada controlada por microcontrolador, acionando as ventoinhas somente quando necessário.

Aplicações

Uma fonte de alimentação é utilizada em qualquer aplicação que necessite uma alimentação em tensão contínua, proveniente de uma rede elétrica em tensão alternada.

  • Links de áudio e/ou vídeo;
  • Alarmes;
  • Câmeras de vídeo;
  • Estações fixas “Trunking”;
  • Informática em geral;
  • Estações de monocanais telefônicos;
  • HUBs;
  • Estações fixas ou repetidoras VHF e UHF, comerciais ou amadoras.

Informações importantes

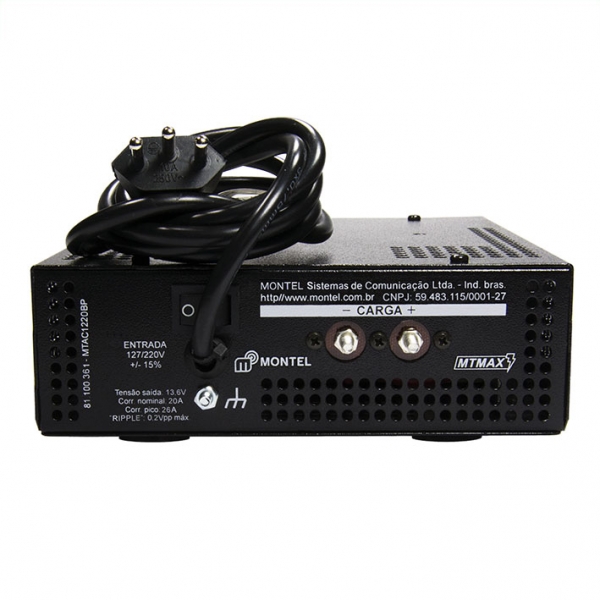

  • Chave de desligamento geral na parte traseira;
  • Caixa metálica com pintura eletrostática com tratamento anticorrosivo;
  • Terminais de saída com parafusos rígidos, de baixa resistência elétrica;
  • Produto totalmente microcontrolado;
  • Atende a proteção IP20 da norma NBR6146.

Garantia

1 ano.

Memorial descritivo

Fonte de alimentação chaveada, com tensão de entrada 127/220VCA (+/-15%), tensão de saída 13,6 VCC ± 2%, corrente de pico 26 A e corrente em regime contínuo de 20 A. Temperatura de operação 0ºC ~ 60ºC. Tensão de Ripple menor que 10 mVRMS psofométricos e regulação de carga menor que 1%. Sinalização de ligado na rede elétrica e falha. Rearme automático. Proteção microcontrolada contra sobretensão, curto-circuito e inversão de polaridade e fusível de proteção na entrada de AC. Sistema “one touch” no painel frontal para ligar/desligar a fonte. Caixa metálica resistente a choques e vibrações, com boa dissipação térmica, e pintura a pó de alta resistência. Dimensões aproximadas L=172 x A=63 x C=208 com peso menor que 2Kg.

  • Refrigeração forçada controlada por microcontrolador, acionando as ventoinhas somente quando necessário.

► Especificações de Entrada de Alimentação

Tensão de Alimentação 127/220 (+/- 15%)
Eficiência Mínimo, 85% a plena carga com tensão CA nominal
Isolação (mínima) Entrada e Saída: 1.500 V
Entrada e Chassi: 1.500 V
Saída e Chassi: 500 V
Temperatura de trabalho De 0ºC a 60ºC de temperatura ambiente de trabalho a 100% de carga
Potência Menor que 0,450 Kilowatts

► Especificações de Saída

Tensão de Saída 13,6 Vdc - ajustável internamente de 10,5 à 15 Vdc.
Estabilidade de Tensão +/- 1,5 %
Proteção de Sobretensão 16 Vdc
Proteção de Subtensão 8 Vdc
Proteção de Temperatura 95°C aproximadamente
Corrente Regime Continuo: 20 Ampéres
Pico (regime 30/70): 26 Ampéres
Potência Nominal: 272,0 Watts
Pico: 353,6 Watts
Ondulação (Ripple) Típico: 0,1 Vpp
Máximo: 0,2 Vpp
Psofométrico: < 5 mVrms

► Dimensões Mecânicas

Largura 172 mm
Altura 63 mm
Comprimento 208mm
Peso aproximado 1,44 Kg
Reservamos o direito de alterar qualquer característica sem prévio aviso
