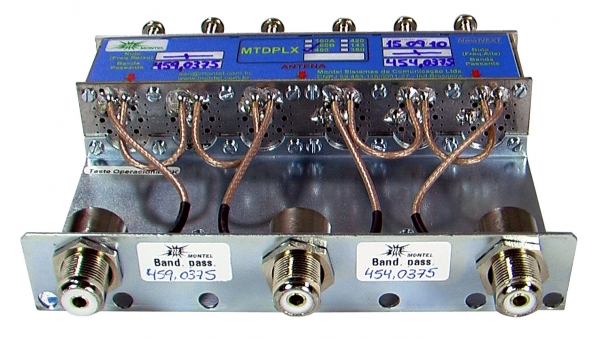

Duplexador 450 a 470MHz / 5MHz / 50W MTDPLX450 / conector "UHF" para "N"

Preço com 15% OFF: | cód: 81.100.314

Preço sob consulta
Prazo de envio: Sob consulta
Aumentar fonte Diminuir fonte



Descrição do produto

Um duplexador de RF permite a ligação de um transmissor e um receptor de uma repetidora em uma mesma antena sem que haja degradação na qualidade do sinal recebido. Ao contrário da solução de duas antenas, a utilização de um duplexador garante que a área de cobertura da recepção e transmissão seja a mesma e que a isolação entre o receptor e transmissor seja suficiente para um bom desempenho do receptor. Além disso, a instalação na torre se torna muito mais simples com apenas uma antena e um cabo.

Benefícios

  • Menor perda por inserção e alta isolação entre transmissão e recepção garantem maior eficácia em seu sistema de comunicação;
  • Simulação de funcionamento em campo com rádios bidirecionais em sistema de “Burn-in” garantem um produto de alta confiabilidade;
  • Otimizado para sistemas de rádio digital bidirecional (Narrow Band);
  • Sem necessidade de realinhamentos devido travamento das bobinas em apenas 4 pontos;
  • Cabo coaxial resistente a alta temperatura e alta potência (especificado para até 375 Watts);
  • Tampa plástica de proteção nos conectores evita danos no manuseio e transporte, bem como penetração de poeira e umidade em seus contatos.

Aplicações

Um duplexador de RF é utilizado quando se deseja utilizar apenas 1 antena para transmitir e receber sinais de RF.

  • Sistemas de repetidoras de sinal de RF em VHF;
  • Sistemas de monocanais telefônicos;
  • Sistemas de telefonia móvel.

Informações importantes

  • O ajuste de frequência é realizado conforme solicitação do cliente, portanto, é preciso informar ao fabricante as frequências de entrada (RX) e saída (TX) da repetidora no ato da compra do produto. Tenha em mente que essas frequências devem ser definitivas. Mudar as frequências de operação de um duplexador quase sempre resulta em enviá-lo de volta ao fabricante, gerando um custo adicional;
  • Produto tipo passa-banda/rejeita-banda, com 6 cavidades ressonantes e resistente a altas temperaturas;
  • Ajustado por Network Analyzer;
  • Atende a proteção IP20 da norma NBR6146.

Garantia

Esta garantia é complementar à legal (90 dias) e garante este produto contra eventuais defeitos de fabricação que por ventura venham a ocorrer no prazo de 1 ano. O consumidor é responsável pelas despesas e segurança do transporte de ida e volta do produto à nossa Assistência Técnica.

Especificações Elétricas:
Faoxa de Frequência 450 à 470 MHz
Separação de Frequência 5 MHz
Perda por Inserção Máximo de 1,2 dB (tx↔ant/rx↔ant)
VSWR de Entrada Menor que 1.5:1
Impedância 50 Ohms
Potência de Entrada 50 Watts máximo
Número de Cavidades 6
Isolação (rejeição) Mínimo de 90 dB (tx↔rx)
Temperatura de Operação - 30ºC à 60ºC
Dimensões Mecânicas
Largura 162 mm
Altura 33 mm
Comprimento 190 mm
Peso aproximado 0,67 Kg
Reservamos o direito de alterar qualquer característica sem prévio aviso
